TPT-B6 Series
電芯/電池組 可攜式/桌上型測試器
60V 可攜式/桌上型 – B6 系列
專為高功率電池組測試，所開發的通用型高精準可攜式充放電設備。體積小、搭配USB 隨插即用的通訊，適合置放在工程師的辦公桌或實驗桌上，配合工作需求，隨時隨地方便進行電芯或電池組的測試。
± 0.02% 的量測與輸出精度
符合工程師對於精準度的要求。
適用高功率電池組。例如：電動手工具、電動自行車、電動摩托車、平板、NB、或㇐般需求< 60V 電芯/電池組的手持式產品皆適合使用。
> 100,000,000,000 切換使用壽命
充放電機內部，採取獨家專利的無可動元件設計技術，免除有限壽命的機械式 Relay，實現長時間可靠度測試的要求。
多樣週邊搭配
符合多樣款式，可外掛的測試模組，以符合您各式各樣不同的測試要求。提供 充放分離模組，以做為 Power Bank 測試使用。提供 Gas Gauge Box，TPT-G500A 讓使用者可同時擁有三種通訊 I2C、SMBus、HDQ。提供 溫度掃描模組，TPT-TMS16A，TPT-TMS16B 讓使用者可同時掃描16 CellT溫度。提供 電壓掃描模組，TPT-SV0516A 讓使用者可同時掃描16 CellV電壓。
單一通道或集合式多通道
您可以單一通道在辦公桌或實驗桌上使用，也可使用相同通道，改為機櫃式 1~128 Chs 多通道集合使用。滿足您在測試、品管、開發、生產上的各式需求。
客制化擴充模組
為搭配不同專案的測試、生產需求，您會需要特殊的測試功能搭配。例如：CANBus、NFC、特殊定義 I/O、特殊控制 Chamber … 等等。新科提供客制化擴充模組設計服務，讓你能在不同的專案測試中，方便、快速的擴充測試功能，事半功倍的加快您的測試進度，減輕人力的工作負擔。客制化擴充模組設計，請洽業務瞭解新科所能為您提供的服務內容。
客製化機構
提供客制化多通道機櫃。為搭配客戶的獨特生產需求，新科提供客制化治具設計服務，讓你能在不同的生產需求中，方便、快速、事半功倍的加快您的生產速度，減輕人力的工作負擔。客制化機櫃及夾治具設計，請洽業務瞭解新科所能為您提供的服務內容。

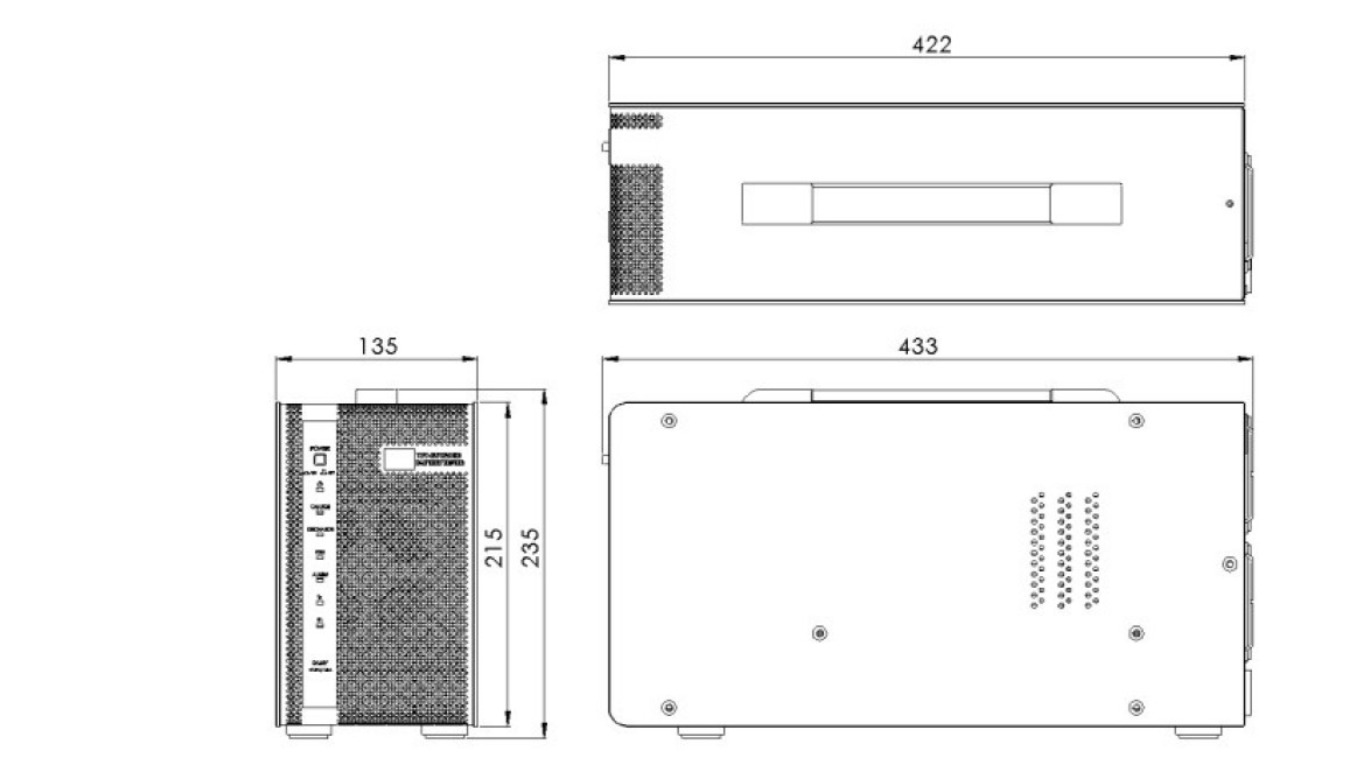

900W 外觀尺寸 適用：B61215D 單位：mm

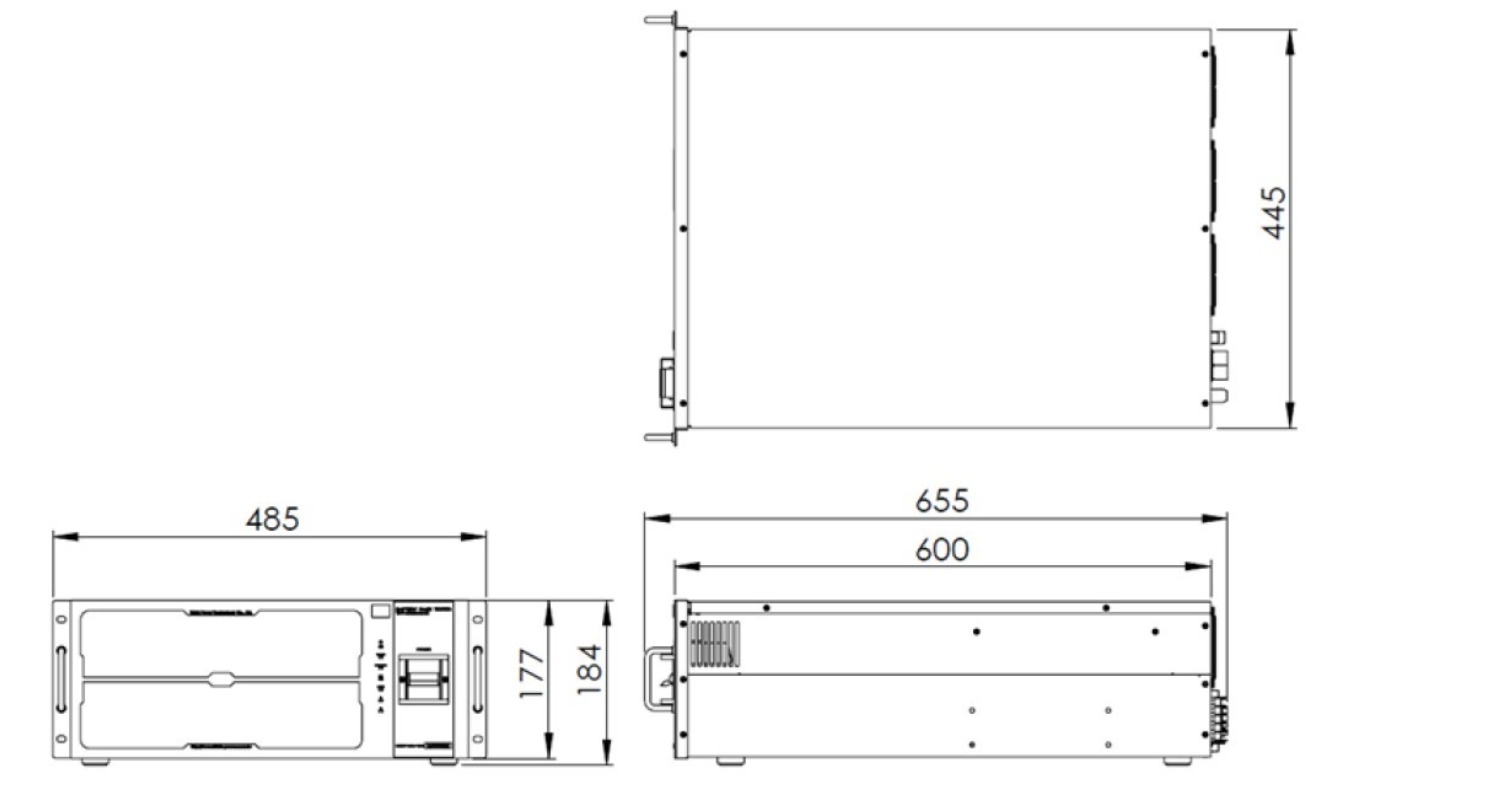

1800W 外觀尺寸 適用：B62530B 單位：mm

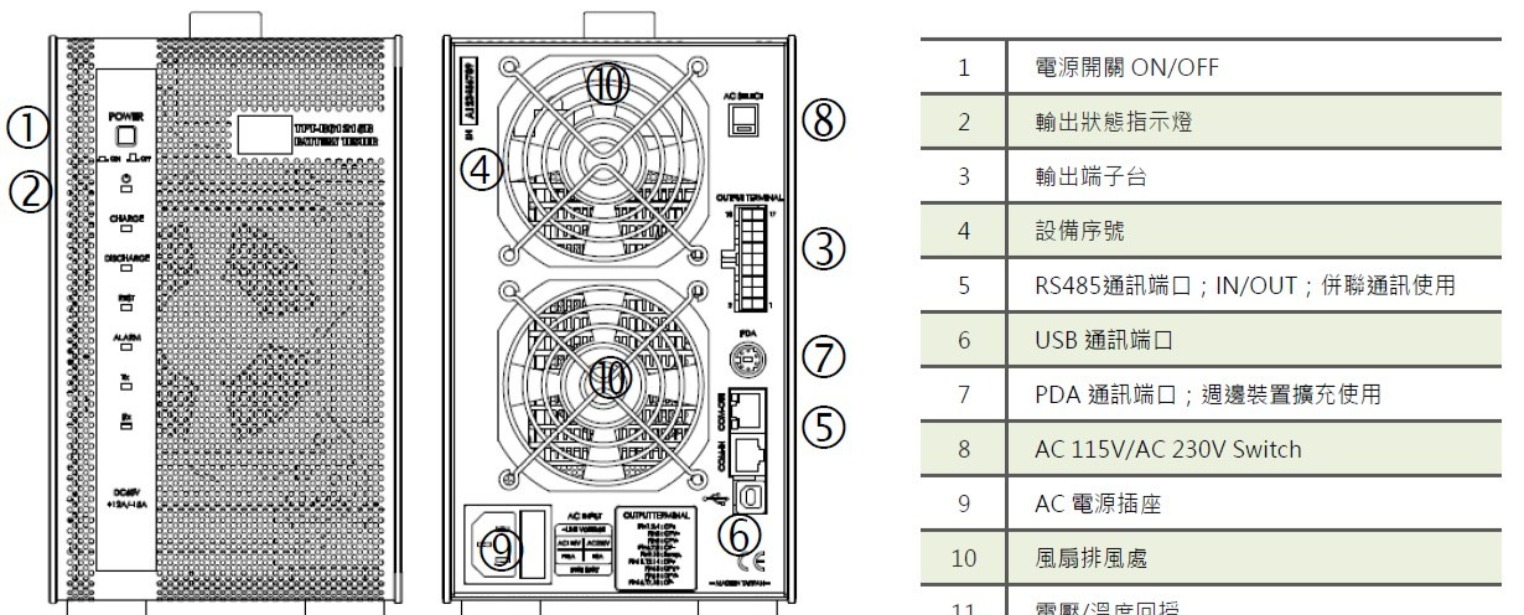

人機界面（1） 適用B61215D

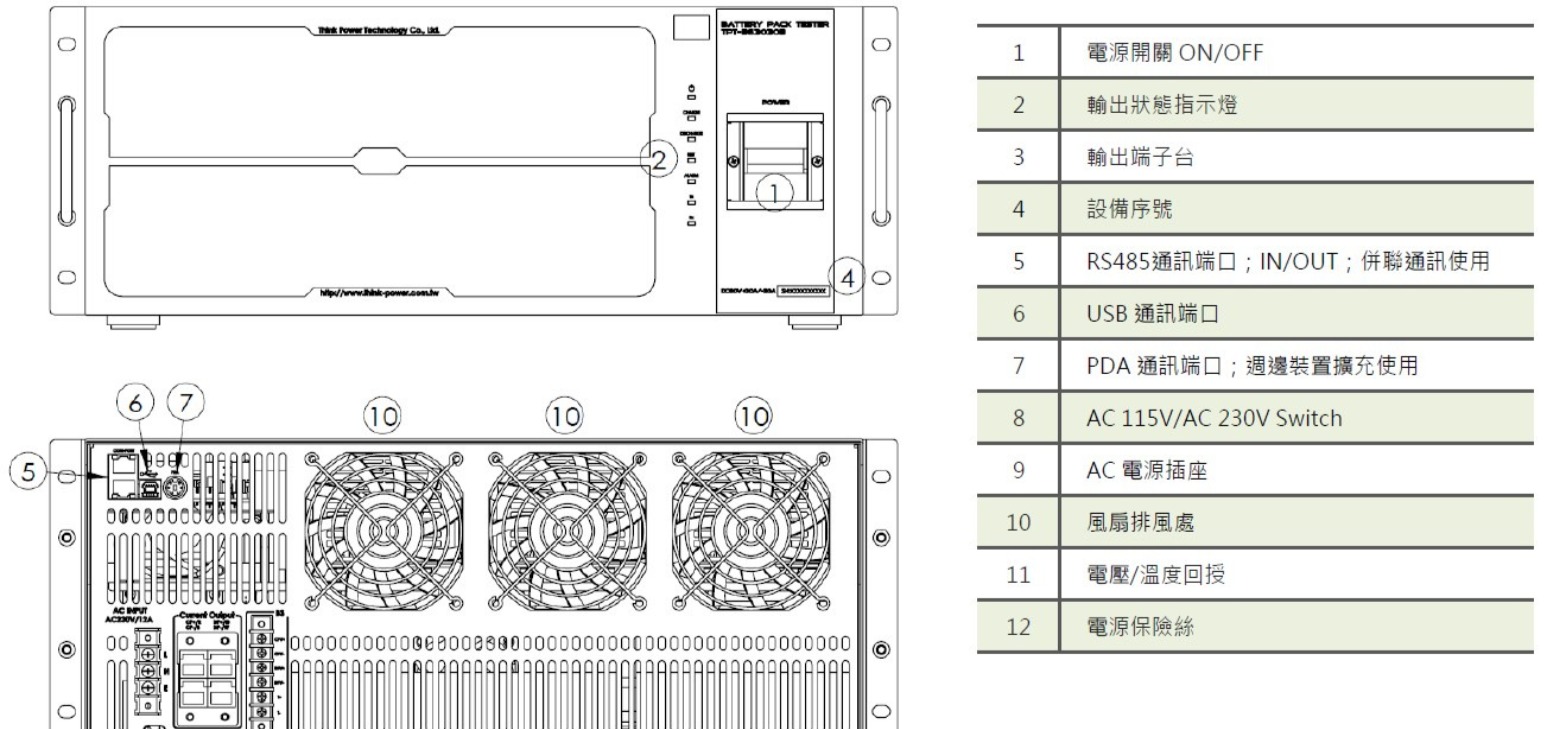

人機界面（2） 適用B62530B

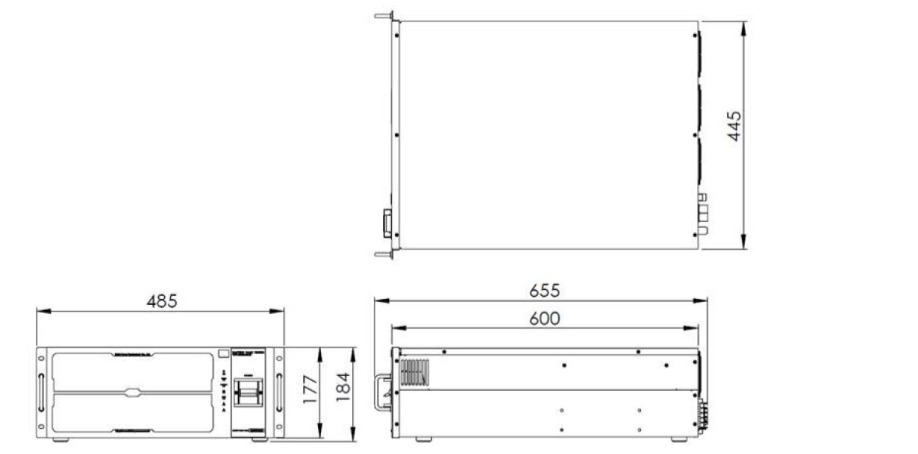

1800W 外觀尺寸 適用B63030B 單位：mm

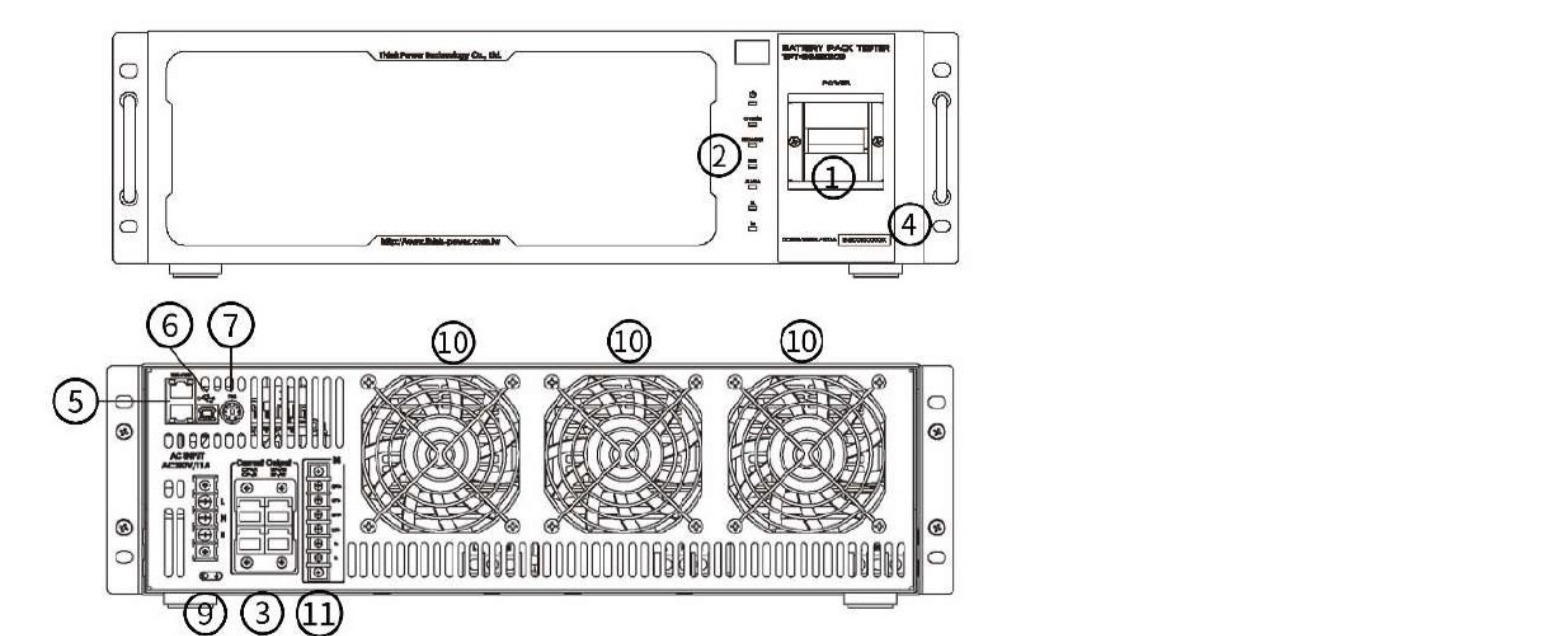

人機界面（3）
電器規格
| Model | TPT-B61215D | TPT-B62530B | TPT-B63030B | |||
| Load Range | 60V +12A-15A | 60V +25A-30A | 60V +30A-30A | |||
| 900W | 1800W | 1800W | ||||
| AC Input | (110ＶAC～220VAC) | AC 230V/11A | AC 230V/12A | |||
| AC 110V/8A | ||||||
| AC 230V/3.8A | ||||||
| Output Function | Charge | CC、CC-CV、CC-CP | CC、CC-CV、CC-CP | CC、CC-CV、CC-CP | ||
| Discharge | CC、CC-CV、CC-CP | CC、CC-CV、CC-CP | CC、CC-CV、CC-CP | |||
| Output | CC | Range | Charge 0.01A~12A Discharge 0.01A-15A |
Charge 0.025A~25A Discharge 0.03A-30A |
Charge 0.03A~30A Discharge 0.03A-30A |
|
| Resolution | 1mA | 1mA | 1mA | |||
| Accuracy | ± 0.02% F.S. | ± 0.02% F.S. | ± 0.02% F.S. | |||
| CV | Range | Charge | -1V ~ 60.0V | -1V ~ 60.0V | -1V ~ 60.0V | |
| Discharge | 4.0V ~ 60.0V/L=1.5M | |||||
| Resolution | 1mV | 1mV | 1mV | |||
| Accuracy | ± 0.02% F.S. | ± 0.02% F.S. | ± 0.02% F.S. | |||
| CP | Range | Charge 1W-720W Discharge 1W-900W |
Charge 1W-1500W Discharge 1W-1800W |
Charge 1W-1800W Discharge 1W-1800W |
||
| Resolution | 0.1W | 0.1W | 0.1W | |||
| Accuracy | ± 0.1% F.S. | ± 0.1% F.S. | ± 0.1% F.S. | |||
| Measurement | Voltage | Range | 0 ~ ± 65V | 0 ~ ± 65V | 0 ~ ± 65V | |
| Resolution | 0.1mV | 0.1mV | 0.1mV | |||
| Accuracy | ± 0.02% F.S. | ± 0.02% F.S. | ± 0.02% F.S. | |||
| Current | Range | 0 ~ 15.5A | 0 ~ 31A | 0 ~ 31A | ||
| Resolution | 0.1mA | 0.1mA | 0.1mA | |||
| Accuracy | ± 0.02% F.S. | ± 0.02% F.S. | ± 0.02% F.S. | |||
| Temperature | Range | -30℃ ~ 0℃ ≦ ±1℃；0℃ ~ 100℃ ≦ ±0.5 ℃；100℃ ~ 140℃ ≦ ±1℃ | ||||
| Resolution | 0.1℃ | 0.1℃ | 0.1℃ | |||
| Accuracy | ±0.5℃ | ±0.5℃ | ±0.5℃ | |||
| Output Protection | Over voltage、Under voltage、Over current、Under current、Over temperature、Reverse polarity、Fuse | |||||
| Heat Sink Protection | Heat sink overheat detection stop | |||||
| Communication Port | RS485；BR=115,200；Isolated ±15KV ESD | |||||
| Dimension (W x H x D) | 135 x 235 x 433 mm | 485 x 140 x 655 mm | 485 x 178 x 655 mm | |||
| Weight | < 9 Kg | < 20 Kg | < 30 Kg | |||
| Operating Environment | 10 ~ 40℃；20 ~ 90 %HR | |||||
* F.S. = Full Scale (滿刻度量程）
週邊裝置選購：
| Model | Specification | |
| 1 | TPT-G500A | I2C、SMBus、HDQ 三合一通訊讀取盒 |
| 2 | TPT-SV0516A | CellV 電壓掃描盒；± 5V x 16Ch |
| 3 | TPT-TMS16A | CellT 溫度掃描盒；-30℃ ~ 200℃；K Type |
| 4 | TPT-TMS16B | CellT 溫度掃描盒；-30℃ ~ 140℃；Thermistor Type |
售後服務
- 全系列產品提供免費軟體及韌體升級。
- 全系列產品提供線上免付費技術咨詢服務。
- 全系列產品提供一年保固。
新科電力科技股份有限公司
Think Power Technology Co., Ltd.
新北市五股區五權三路25號2樓
TEL：+886-2-22902095 FAX：+886-2-22900586
mail：sales@think-power.com.twwww.think-power.com.tw
此DM規格僅供參考，如有變更不另行通知
